在氣流粉碎機高速分級渦輪產生的強離心力的影響下，粗細物料被分離。符合粒度要求的細顆粒通過分級輪進入旋風除塵器和除塵器收集，粗顆粒下降到粉碎區繼續粉碎。常見的氣流粉碎機有哪些研磨類型：

1、噴氣流磨

物料通過螺旋進料器進入粉碎腔后，多個相對設置的噴嘴噴出高速氣流沖擊能，流化床懸浮燃燒引起的沖擊能迅速膨脹、摩擦粉碎了材料。在負壓氣流的驅動下，粗細混合粉通過頂部設置的渦輪分級設備強制通過分級設備，并由旋風收集器和袋式除塵器收集。粗粉受重力和高速分級設備產生的離心力拋向四壁，沉降回粉碎腔繼續粉碎。

2、平氣流磨

作為粉碎動能的高壓氣流進入粉碎腔外圍的穩壓儲氣袋作為氣流分配站。氣流通過拉瓦爾噴嘴加速成超音速氣流，然后進入粉碎磨腔。同時，物料通過文丘里噴嘴引入粉碎磨腔進行同步粉碎。

由于拉瓦爾噴嘴與粉碎腔安裝成鈍角，高速?lài)娚淞鞔龠M(jìn)粉碎腔內物料的循環運動，顆粒與固定靶板壁面相互沖擊、撞擊、磨損和粉碎。在向心氣流的驅動下，細顆粒被引入粉碎機中心的出口管道，進入旋風除塵器進行收集。在離心力的作用下，粗粉被扔到粉碎腔周壁進行循環運動，并繼續粉碎。

3、循環管式氣流磨

原料由文丘里噴嘴加入粉碎腔，高壓氣流通過一組噴嘴噴入不等徑曲率的跑道循環管粉碎腔，加速顆粒相互沖擊、撞擊、摩擦和粉碎。同時，旋流還推動粉碎顆粒沿管道向上進入分級式粉碎機分級區，在分級區離心力場的作用下分離集中物料流，細顆粒通過百葉窗慣性分級器在內層分級后排出。粗顆粒沿滑管回到表面繼續循環粉碎。

4、流化床式氣流磨

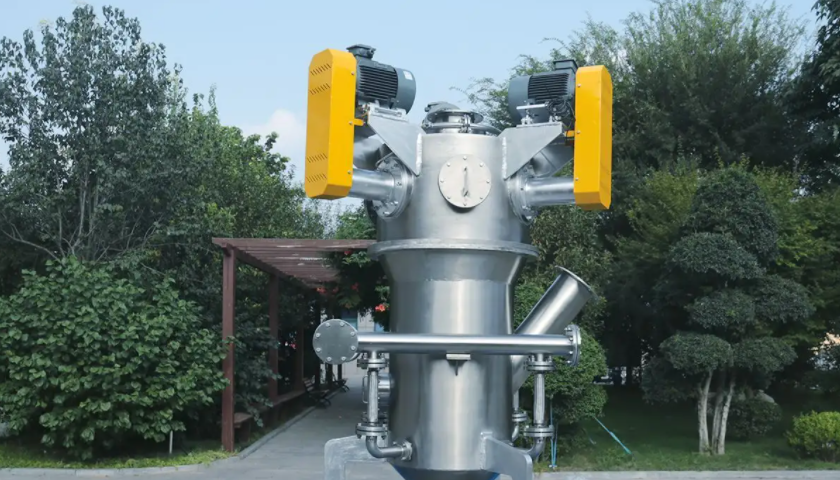

氣流粉碎機(流化床式氣流磨)是將壓縮空氣通過拉瓦爾噴嘴加速成超音速氣流，然后射入粉碎區，使物料流態化(氣流膨脹為流態床懸浮燒開，相互沖擊)，因此每個顆粒都有相同的運動狀態。

在粉碎區，加速顆粒在噴嘴交叉口相互沖擊粉碎。粉碎后的物料通過上升氣流輸送到分級區，水平布置的分級輪選擇符合粒度要求的細粉，不符合粒度要求的粗粉返回粉碎區繼續粉碎。合格的細粉隨氣流進入高效旋風除塵器進行收集，含塵氣體經過除塵器過濾凈化后排入大氣。
